对于仅连接一根电源引线(或其他类型引线)的小型受试物,例如家用电器和电动工具,吸收钳测量法(ACMM)是辐射发射测量方法的替代法。ACMM用吸收钳确定骚扰功率。ACMM进行辐射发射测量的优点是缩短了测试时间和节省场地费用(可以在屏蔽室内进行)。

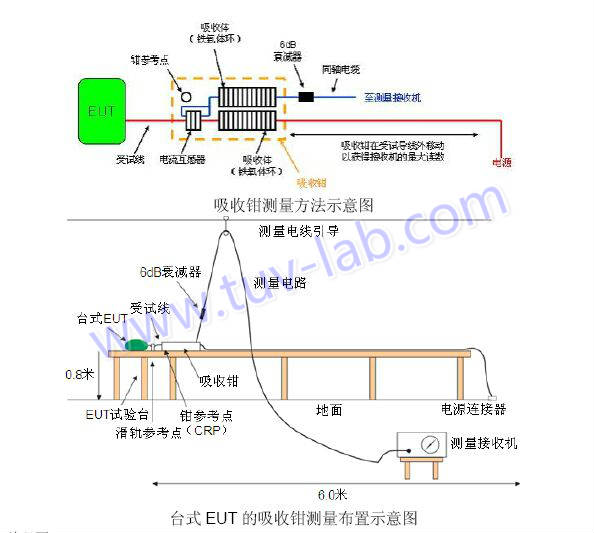

ACMM的原理是对于小型EUT,引线上由共模电流引起的辐射发射,远远大于受试物表面向外的辐射。可以把EUT的电源线看作是一个辐射天线,此时骚扰功率近似等于吸收钳处于共模电流为最大值的位置是测量的EUT提供给受试线(LUT)的功率。为了找到“共模电流最大值”,需要吸收钳能移动,因此在测试系统中需要有一个长度为6米的吸收钳滑轨。
ACMM方法,标准规定的频率范围为30MHz - 300MHz。
